PPO 19" 1U bandeja abierta versión fusión
TCA-item:   1211XXXXXXXXXX

Cantidad

Descripción producto

Sistema modular que ofrece al instalador elegir entre distintas opciones de equipamiento para terminar hasta 24 fibras.



Aplicación

Punto de terminación de cables de fibra óptica y de interconexión con cordones ópticos para instalar en bastidores de 19”

Especialmente aplicable para terminar cable de distribución mediante fusión con pigtails de fibras de 900 µm



Componentes del Sistema

Bandeja de aluminio color natural de peso liviano preparado con 2 orificios traseros para ingresar con cables por el lado izquierdo y/o lado derecho

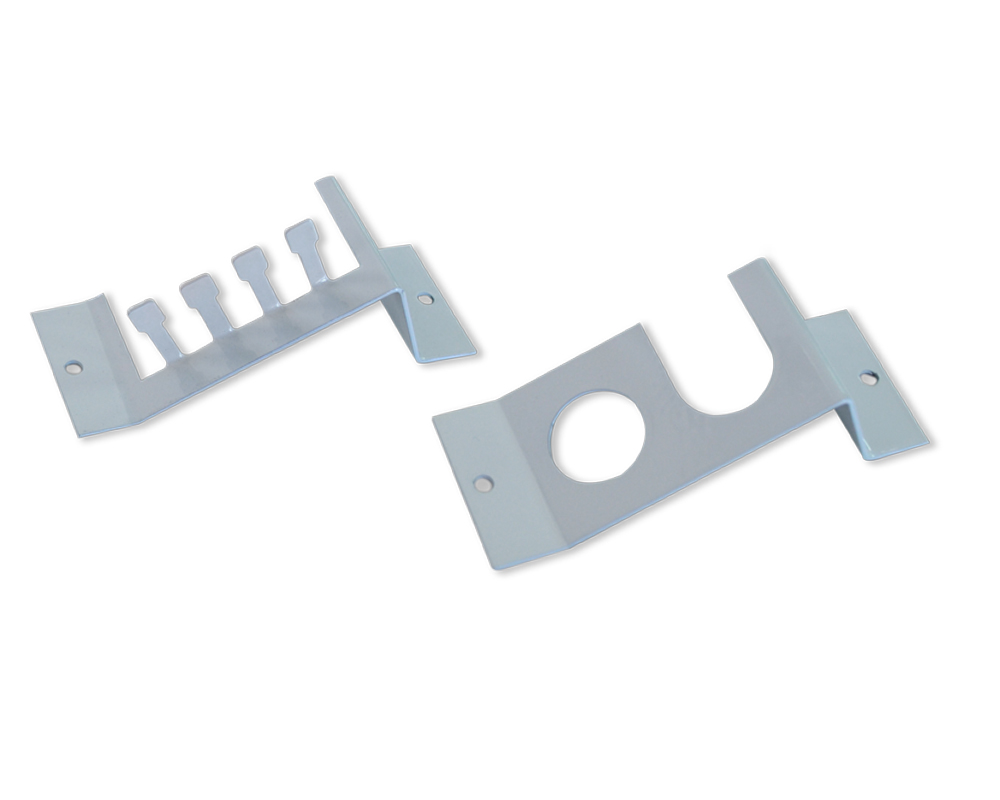

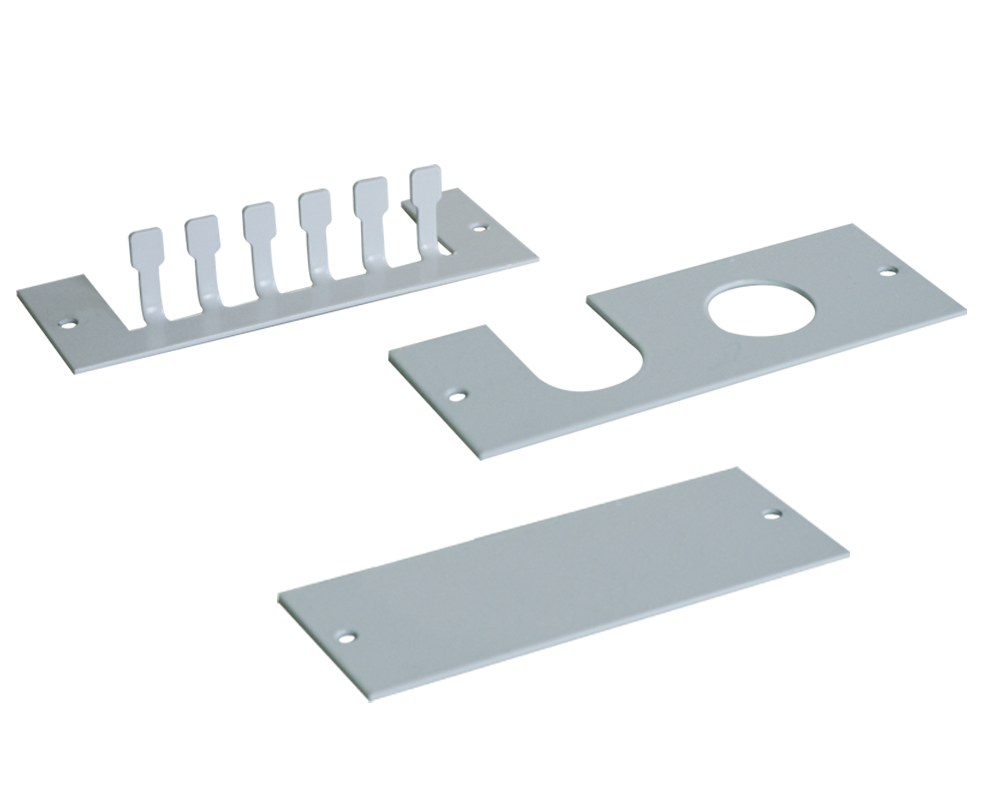

  • Pieza amarra cables recto o 45° para varios cables
  • Pieza para fijar un cable con prensa-estopa
  • Pieza tapa ciega para cerrar espacio sin ocupar

Panel frontal 19” 1U metálica color gris claro RAL 7035

Opciones para equipar adaptadores ópticos:

  • 12 ST/FC-D
  • 12 SC simplex / 12 LC duplex
  • 6 SC duplex
  • 24 ST/FC-D
  • 24 SC simplex
  • 12 SC duplex



El suministro incluye:

  • 4 anillos guía-plástico para alojar el sobrelargo de las fibras entrantes
  • 1/2 cassette porta-empalme universal para empalmar hasta 12 fibras
  • 2/4 soporte para alojar manguitos termocontraíbles
  • 1/2 ordenador-guía para 12 fibras 900 µm
  • 1/2 tapa cassette
  • 1/2 bisagras para fijar la tapa al cassette
  • 1/2 elementos para enrollar el sobrelargo de los pigtails
  • 4 juegos de tornillos con anillo plástico, tuerca y resorte para la instalación en un bastidor de 19”



Para terminar cables de distribución con 24 fibras tipo mono-tubo, se suministrará:

  • 1 cassette porta-empalme para 24 fibras



Pedir por separado:

  • Adaptadores ópticos según requerimiento
  • Pigtails de fibra de 900 µm con conectores ópticos según requerimiento
  • Manguitos termocontraíbles



Opcional:

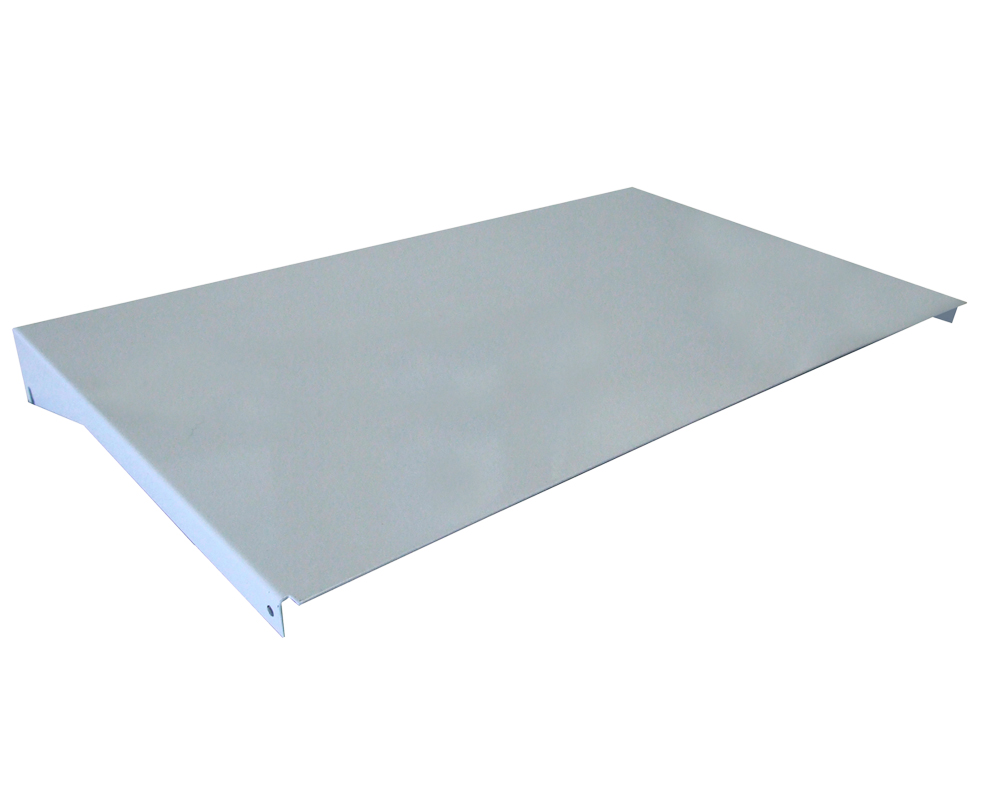

  • Tapa superior metálica color gris-claro RAL 7035
  • Color negro RAL 9005 por consultar
  • Solución TCA free CONNECT – todo incluido- listo para fusionar







  Una vez registrada su solicitud de cotización un representante de ventas lo contactará para definir detalles del producto.







Recursos
Descripción Técnica PDF 205502 KB
